Станок NAGIN 1325CD, 5-ОСЕЙ с автоматической сменой инструмента

NAGIN-1325CD-5AX

Подробное описание

NAGIN 1325CE 5AXIS — многофункциональный 5‑осевой обрабатывающий центр, созданный для точной и стабильной работы с самыми твёрдыми и хрупкими материалами. Благодаря поддержке постоянной скорости резания, объёмной 3D‑лазерной компенсации и автоматической подстройке положения инструмента вы получаете идеальную поверхность без лишних переделок. Инновационные системы компенсации линейных и установочных погрешностей гарантируют высочайшую точность в любой точке рабочего объёма. А надёжная система автоматики (включая сменный шпиндель и автоматическую смазку) снижает простой и минимизирует участие оператора.

Бренд: NAGIN

Тип станка: 5-осевой ЧПУ станок

Управление: Syntec

Подробная информация

Технические характеристики

Габариты рабочей зоны (X × Y × Z): 1300 × 2500 × 600 мм

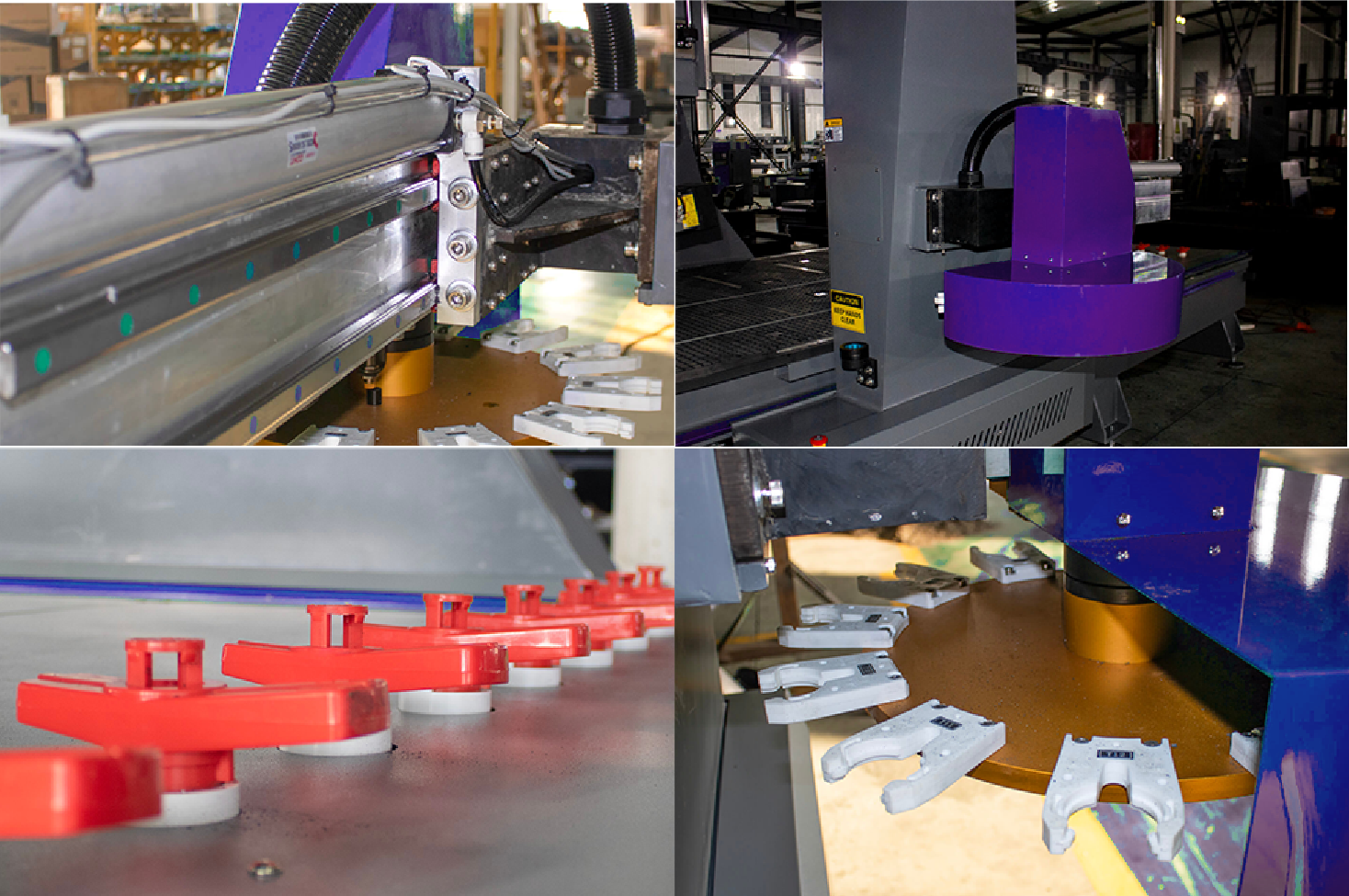

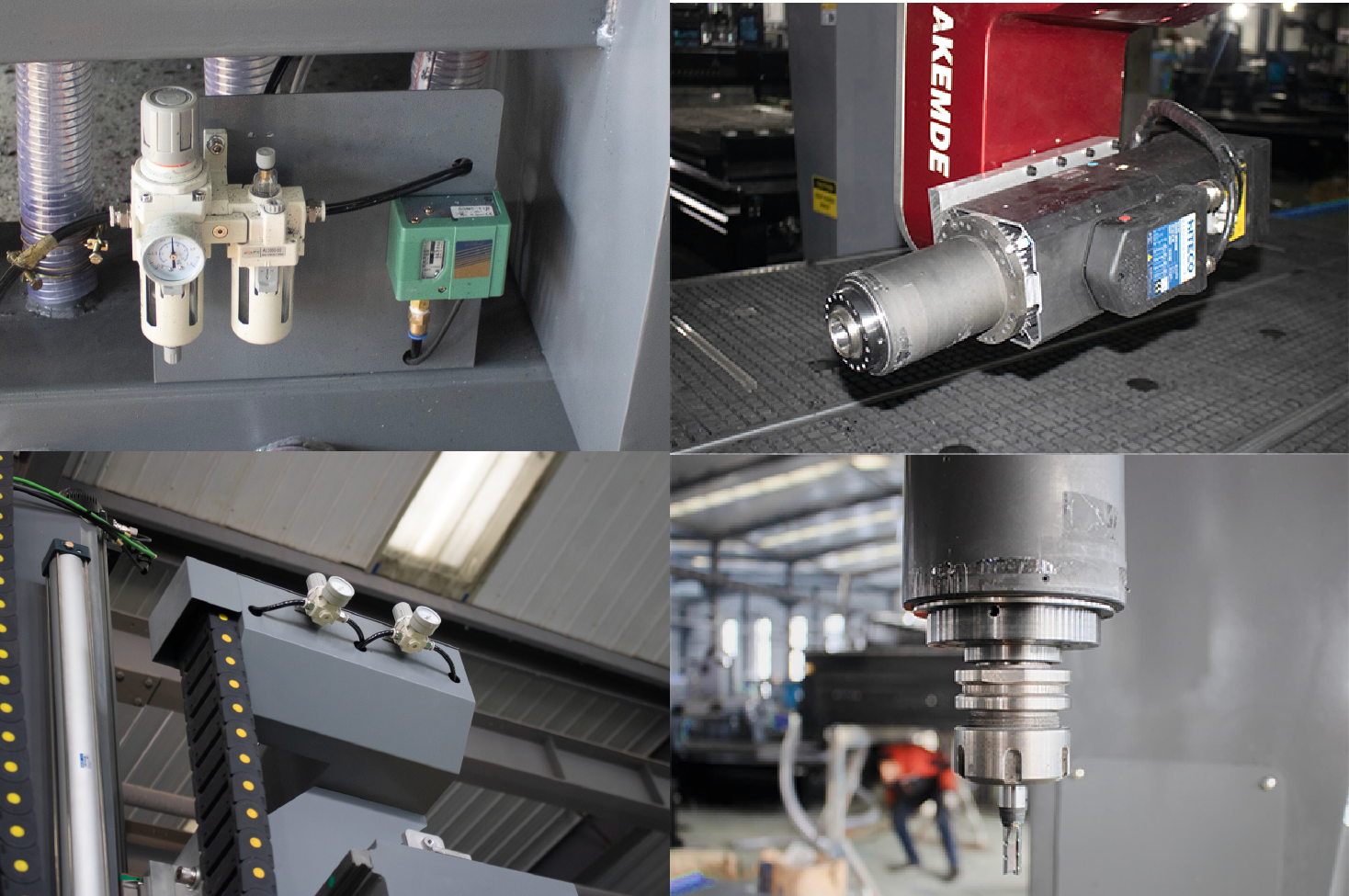

Шпиндель: HQD 9 кВт, воздушное охлаждение, ISO30, 8‑позиционный автоматический сменщик инструмента
Угол вращения A‑оси: ±120°
Угол вращения C‑оси: ±213°
Скорость подачи: X/Y – 3150 ipm (≈80 м/мин), Z – 735 ipm (≈18,7 м/мин), A/C – 82,5 °/с
Макс. быстроперемещение: 90 м/мин
Макс. рабочая скорость: 70 м/мин
Точность позиционирования: ±0,02 мм/2000 мм
Подача питания: AC 380 В, 3 фазы, 50/60 Гц
Инвертор: Delta MS, 11 кВт с тормозной функцией
Система управления: Taiwan Syntec 610MA с функцией RTCP и сетевым подключением
Приводы: серводвигатели Yaskawa 1300 Вт с тормозами
Направляющие и винты: X/Y – шестерёнчатая передача; Z – шарико‑винтовая пара Taiwan TBI; рельсы Taiwan TBI Square 30
Рабочий стол: вакуумная панель + T‑образные пазы (опция)
Система автоматической смазки и датчик инструмента
Ограничительные концевые выключатели Omron (Япония)
Рабочая среда: температура – от −20 °C до +45 °C; относительная влажность – 5 % … 75 %
