Станок NAGIN 1325D, 3-ОСИ с автоматической сменой инструмента
NAGIN-1325D-3AX
Подробное описание
NAGIN D Series — дисковый 4-осевой фрезерно-гравировальный центр с автоматической дисковой сменой инструмента (Disc ATC), созданный для высокопроизводительного изготовления мебели, дверей, столешниц, корпусов аудиоколонок и множества других изделий. Инновационный серводвигательный инструментальный барабан на 8/10/12/16 позиций (по запросу) обеспечивает молниеносную и точную смену фрез. Монолитный корпус толщиной 12 мм и активная система безопасности гарантируют долгий срок службы и защиту оператора. NAGIN D Series превращает громоздкую задачу многоинструментальной обработки в простой, автоматизированный процесс с кратчайшими переналадками.
NAGIN D Series — дисковый 4-осевой фрезерно-гравировальный центр с автоматической дисковой сменой инструмента (Disc ATC), созданный для высокопроизводительного изготовления мебели, дверей, столешниц, корпусов аудиоколонок и множества других изделий. Инновационный серводвигательный инструментальный барабан на 8/10/12/16 позиций (по запросу) обеспечивает молниеносную и точную смену фрез. Монолитный корпус толщиной 12 мм и активная система безопасности гарантируют долгий срок службы и защиту оператора. NAGIN D Series превращает громоздкую задачу многоинструментальной обработки в простой, автоматизированный процесс с кратчайшими переналадками.
Бренд: NAGIN
Тип станка: 3-осевой ЧПУ станок
Управление: Syntec
Технические характеристики
- Рабочая зона (X × Y × Z): 1300 × 2500 × 200 мм (4 × 8 ft)
- Опции рабочих зон:
- 1300 × 1300 × 200 мм (4 × 4 ft)
- 1500 × 3000 × 200 мм (5 × 10 ft)
- 2000 × 3000 × 200 мм (6 × 10 ft)
- 2000 × 4000 × 200 мм (6 × 13 ft)
- 2000 × 6000 × 200 мм (6 × 20 ft)
- Шпиндель: Italian HSD 9,5 кВт (12 HP), воздушное охлаждение, ISO30

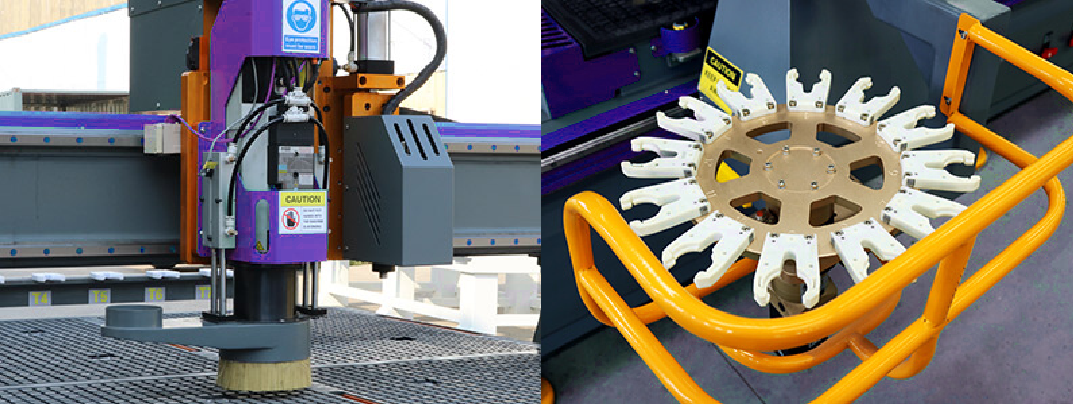

- Автоматический дисковый сменщик: 10 позиций (опции 12/16)
- Точность позиционирования: ±0,02 мм/2000 мм
- Макс. быстроперемещение: 90 м/мин
- Макс. рабочая скорость: 70 м/мин
- Передача движения: X/Y – зубчатая рейка и шестерня; Z – Taiwan TBI шарико-винтовая передача
- Направляющие: 25 мм Hiwin HG Series
- Рабочий стол: вакуумная панель + T-слоты
- Система управления: Taiwan Syntec 6MB (4-осная), G-код, USB, сеть

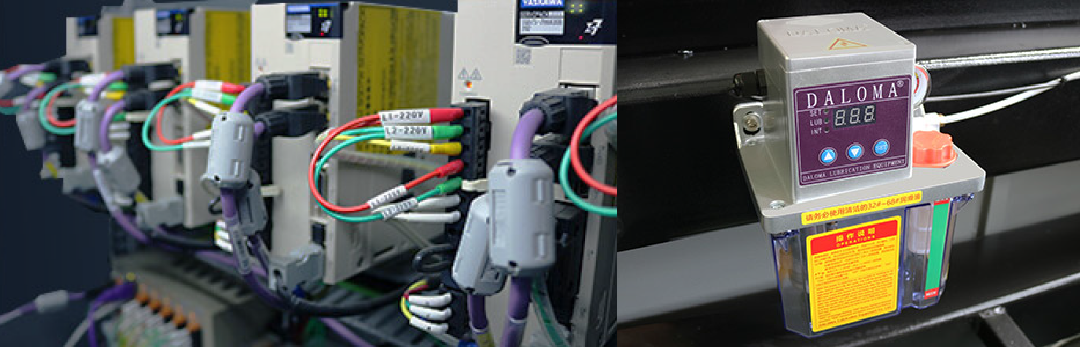

- Сервоприводы: Yaskawa (Япония)
- Преобразователь частоты: Delta VFD-B
- Электропитание: AC 380 В, 3 фазы, 50/60 Hz
- Автосмазка: встроенная, «одно касание»
- Пневматические и вакуумные опции: вакуумный насос, безмасляный насос 5,5 кВт, воздушный компрессор 5,5 кВт (по запросу)
- Система безопасности: активная защита, аварийная остановка, CE-стандарт
- Условия эксплуатации: температура −20 °C … +45 °C; влажность 5 % … 75 %
- Срок поставки: 7–9 рабочих дней после оплаты
