Станок NAGIN 1325CE, 5‑ОСЕЙ с автоматической сменой инструмента
NAGIN-1325CE-5AX
Подробное описание

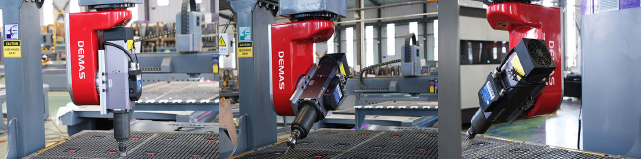

NAGIN 1325CE 5-ОСЕЙ — многофункциональный обрабатывающий центр с автоматической сменой инструмента, созданный для максимальной производительности, точности и надёжности. Идеально подходит для обработки самых твёрдых и хрупких материалов: от гранита и мрамора до композитов и алюминия. Система Constant Tip Speed автоматически регулирует скорость подачи, а объёмная 3D-лазерная компенсация и линейная калибровка устраняют погрешности в любой точке рабочего объёма. Подстройка положения приспособления по трём точкам и центрирование кончика инструмента гарантируют идеальное совмещение программы и детали. Надёжный 9 кВт шпиндель, серводвигатели Yaskawa и инвертор Delta вместе с автоматической системой смазки и инструментальным датчиком минимизируют простой и участие оператора, обеспечивая бесперебойную многосменную работу.
NAGIN 1325CE 5-ОСЕЙ — многофункциональный обрабатывающий центр с автоматической сменой инструмента, созданный для максимальной производительности, точности и надёжности. Идеально подходит для обработки самых твёрдых и хрупких материалов: от гранита и мрамора до композитов и алюминия. Система Constant Tip Speed автоматически регулирует скорость подачи, а объёмная 3D-лазерная компенсация и линейная калибровка устраняют погрешности в любой точке рабочего объёма. Подстройка положения приспособления по трём точкам и центрирование кончика инструмента гарантируют идеальное совмещение программы и детали. Надёжный 9 кВт шпиндель, серводвигатели Yaskawa и инвертор Delta вместе с автоматической системой смазки и инструментальным датчиком минимизируют простой и участие оператора, обеспечивая бесперебойную многосменную работу.
Бренд: NAGIN
Тип станка: 5-осевой ЧПУ станок
Управление: Syntec
Технические характеристики
- Рабочая зона (X × Y × Z): 1300 × 2500 × 600 мм (4 × 8 ft)
- Материалы обработки: гранит, мрамор, известняк, сланец, травертин, базальт, дерево, алюминий, композиты
- Шпиндель: HQD 9,0 кВт, воздушное охлаждение, ISO30, 8-позиционный сменщик инструмента
- Tool Changer: 8 позиций; макс. Ø 82 мм (165 мм по смежным пустым), макс. длина 280 мм, макс. нагрузка 5,4 кг на инструмент
- Скорости подачи: X/Y – 3150 ipm (≈80 м/мин), Z – 735 ipm (≈18,7 м/мин), A/C – 82,5 °/с; ускорение/торможение – 205 in/s²
- Макс. быстроперемещение: 90 м/мин; рабочая скорость: 70 м/мин
- Точность позиционирования: ±0,02 мм/2000 мм
- Ось A (B): ±120°; ось C: ±213° (или до 400°)

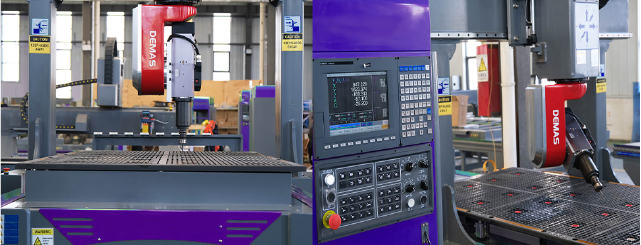

- Система управления: Taiwan Syntec 610MA (RTCP, онлайн-сеть, G-код, USB-интерфейс)
- Питание: AC 380 В, 3 фазы, 50/60 Гц; инвертор: Delta MS 11 кВт с тормозной функцией
- Приводы и направляющие: серводвигатели Yaskawa 1300 Вт с тормозом; X/Y – шестерёнчатая передача; Z – Taiwan TBI шарико-винтовой; рельсы Taiwan TBI Square 30
- Рабочий стол: вакуумная панель или T-слоты; поддержка кастомных зажимов и приспособлений
- Автосмазка и датчик инструмента: периодическое обслуживание одним нажатием
- Концевые выключатели: Omron (Япония)
- Условия эксплуатации: −20 °C … +45 °C; влажность 5 % … 75 %
- Гарантия: 3 года
