Станок NAGIN 1325C, 4‑ОСИ с автоматической сменой инструмента
NAGIN-1325C-4AX
Подробное описание
NAGIN 4AXIS SERIES — инновационная линейка 4‑осевых фрезерных центров с автоматической сменой инструмента, разработанная для максимальной производительности и точности. Дополнительная A‑ось поворачивает шпиндель до 180° для обработки нескольких сторон детали за один проход, что исключает повторную установку и ускоряет выполнение сложных проектов. Ультра‑жёсткая конструкция портала и ISO 30‑шпиндель мощностью 9 кВт обеспечивают стабильность резки при высоких скоростях, а встроенная система автоматической смазки и однокнопочное обслуживание снижают эксплуатационные затраты и время простоя. Машина идеально подходит для изготовления мебели и декоративных элементов, музыкальных инструментов, художественных резных форм и прототипов в материалах от дерева и композитов до пластиков и алюминия.
NAGIN 4AXIS SERIES — инновационная линейка 4‑осевых фрезерных центров с автоматической сменой инструмента, разработанная для максимальной производительности и точности. Дополнительная A‑ось поворачивает шпиндель до 180° для обработки нескольких сторон детали за один проход, что исключает повторную установку и ускоряет выполнение сложных проектов. Ультра‑жёсткая конструкция портала и ISO 30‑шпиндель мощностью 9 кВт обеспечивают стабильность резки при высоких скоростях, а встроенная система автоматической смазки и однокнопочное обслуживание снижают эксплуатационные затраты и время простоя. Машина идеально подходит для изготовления мебели и декоративных элементов, музыкальных инструментов, художественных резных форм и прототипов в материалах от дерева и композитов до пластиков и алюминия.
Бренд: NAGIN
Тип станка: 4-осевой ЧПУ станок
Управление: Syntec
Основные преимущества
- Обработка до четырёх сторон за одну установку благодаря A‑оси (±180°)
- Автоматическая смена инструмента на 10 позиций исключает ручные операции и ускоряет производственный цикл

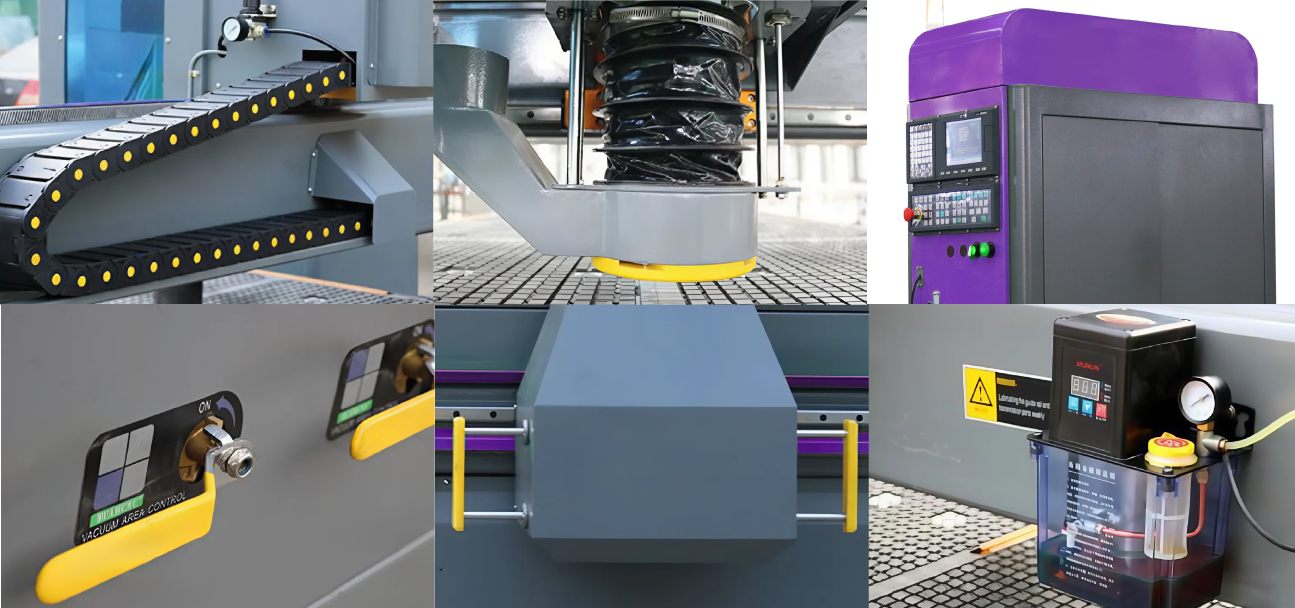

- Удобная система автосмазки и однокнопочное техобслуживание
- Шпиндель HQD 9 кВт, ISO 30, холодное воздушное охлаждение для точной резки на высоких оборотах
- Возможность работы с широким спектром материалов: дерево, композиты, пластики, АКП‑древесина, алюминий и др.
Технические характеристики
- Рабочая зона (X × Y × Z):
- 1300 × 2500 × 200 мм
- 1500 × 3000 × 200 мм
- 2000 × 3000 × 200 мм
- 2000 × 4000 × 200 мм
- 2000 × 6000 × 200 мм
- Дополнительно по Z: 400 / 600 / 800 / 1000 мм
- Шпиндель: 9 кВт HQD (ISO30), воздушное охлаждение, 10‑позиционный ATC (опция: 12 позиций)
- Подача: X/Y – 3150 ipm (≈80 м/мин), Z – 735 ipm (≈18,7 м/мин); макс. Rapide – 90 м/мин; макс. рабочая – 60 м/мин
- Точность позиционирования: 0,01 мм/2000 мм
- Система управления: Taiwan Syntec 6MB (RTCP, онлайн‑подключение)
- Приводы: серводвигатели Yaskawa 1300 Вт с тормозами

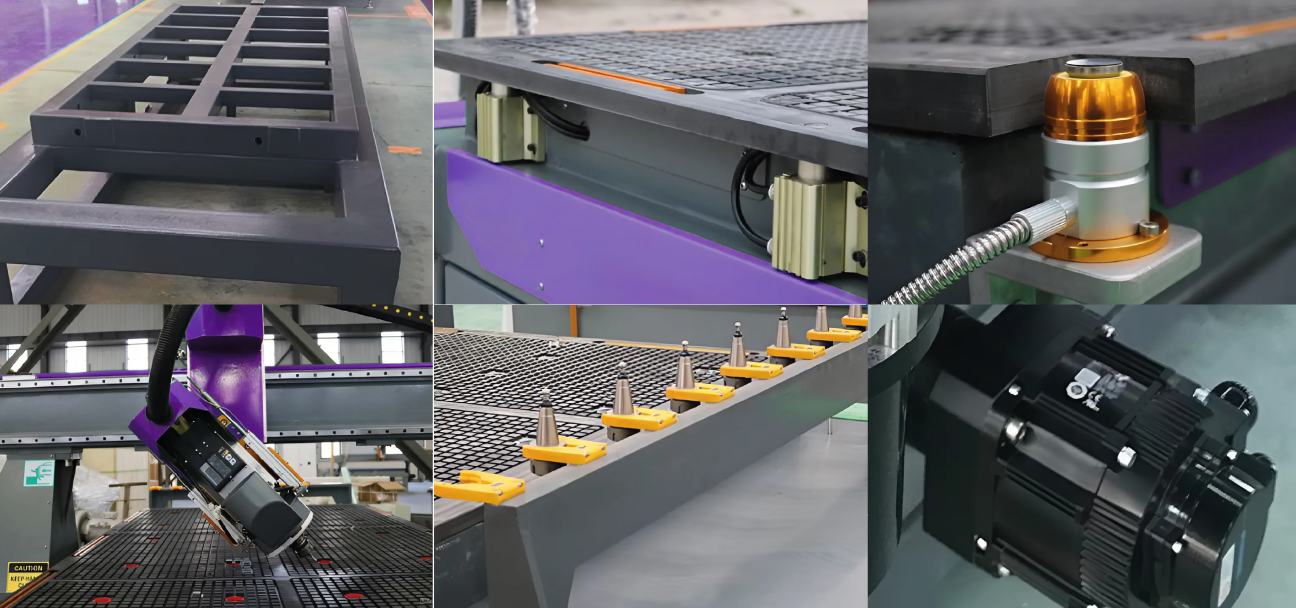

- Направляющие и винты: X/Y – зубчатая передача; Z – Taiwan TBI шарико‑винтовая передача; рельсы Hiwin HG Series 25 мм
- Рабочий стол: вакуумный + T‑слоты
- Питание: AC 380 В, 3 фазы, 50/60 Гц
- Инвертор: Delta VFD‑B 11 кВт с тормозной функцией
- Защита и безопасность: активная защитная система, внешняя аварийная остановка, CE‑стандарт
- Гарантия: 3 года
- Условия эксплуатации: температура – 0 … 45 °C; влажность – 5 … 75 %
